このような方に読んでいただきたいページです。
- ガス・石油機器メーカーの給排気部材の設計・調達ご担当者
- 設備施工会社で給排気筒の仕入れ先をお探しの方
このページは、ガス・石油機器メーカーや設備施工会社などの法人のお客さまに向けた情報をご紹介します。
東京ガスリノベーションの給排気部材の設計・開発に関するページです。
主力製品である「nKPかんたんパイプ」と「WKP/二重管」の特長紹介をはじめ、
カタログ・製品図面のダウンロード、代理店についてご案内します。
Summary 概要
About 給排気部材の設計・開発
試験研究施設で、安全で
高機能な給排気部材を開発。
横浜市鶴見区にある東京ガスリノベーションの「実験室」では徹底した実験・検証・品質検査により、安全かつ高機能な給排気部材の開発・設計を実現しています。

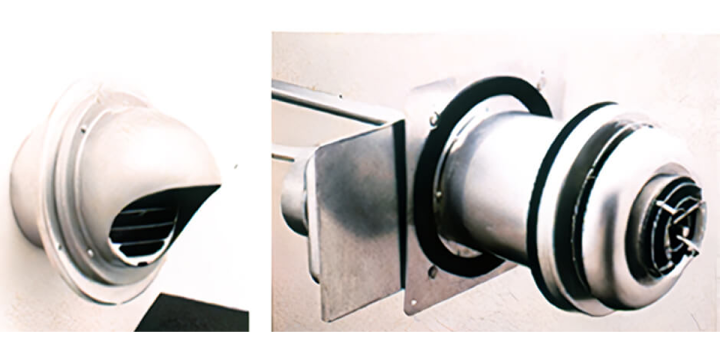

- 給排気筒やトップの部材を開発
- 給排気技術を応用した換気・防災部材の開発
Product Lineup 製品紹介

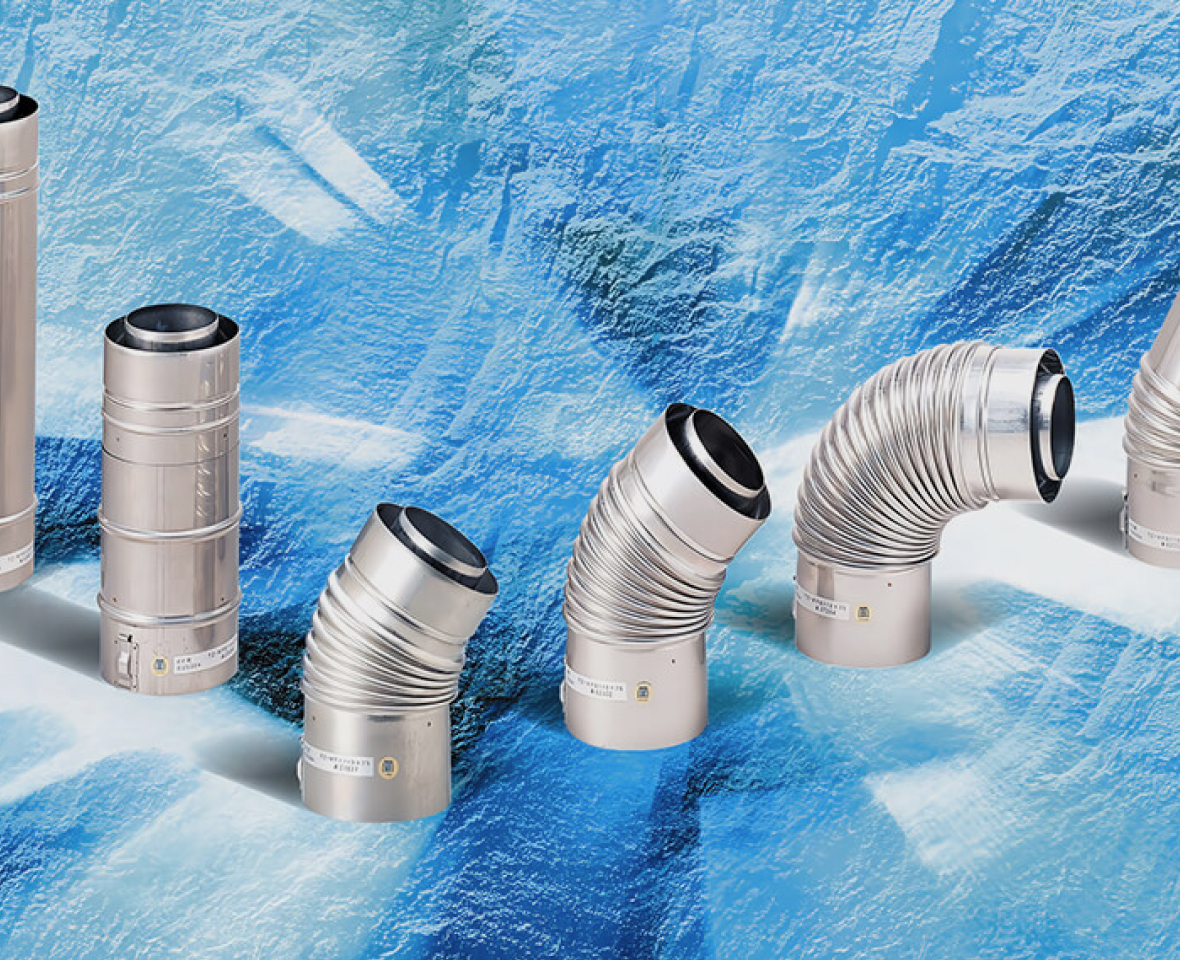

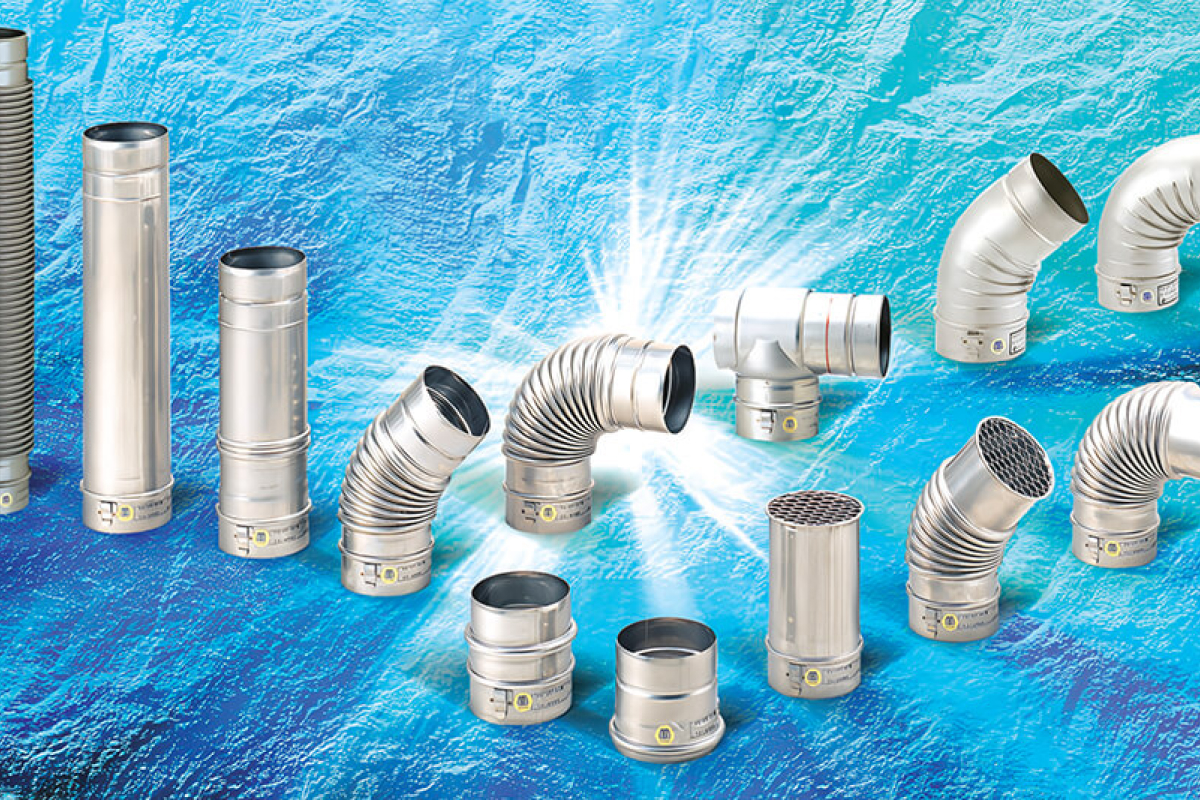

排気筒・給気筒
（nKPかんたんパイプ）
nKP（NKP）は、FE機器およびFF機器（給湯・暖房システム用のFF型2本管式・上方排気式など）向けに開発した、給排気延長筒です。
排気筒の気密性を保持するOリングと、給排気筒の抜け防止機構の装着により、差し込むだけで確実かつ簡単に接続が可能。施工時間の短縮を実現します。
CF・FE排気筒との互換性はありません。

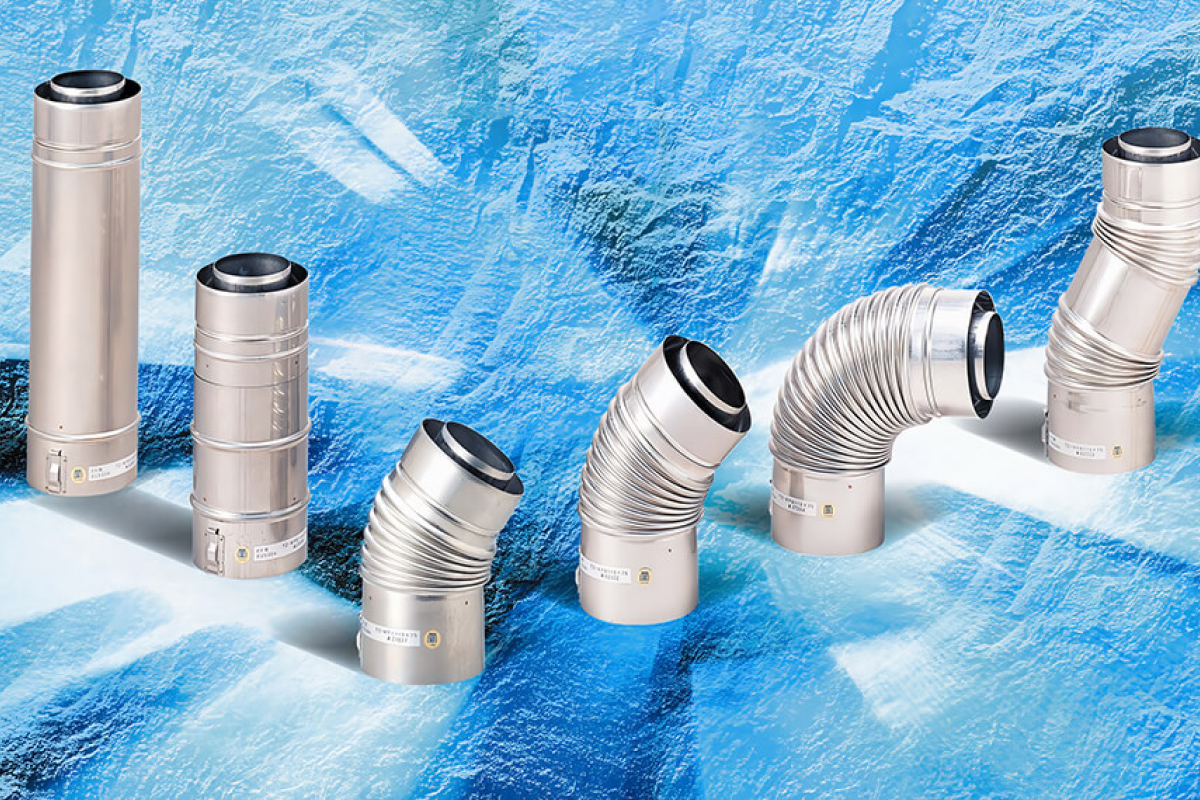

給排気筒
（二重管）
二重管式FF機器用に開発した製品です。内管と外管からなる二重構造で、内管は機器からの排気を外部へ排出し、外管からは新鮮な外気を取り込みます。
二重管には、直管、スライド管、エルボのほか、芯ズレの際に使用するZエルボもラインナップ。nKP（NKP）と同様に、内管にOリングを使用して気密性を保持し、外管には抜け防止機構を装着しているため、簡単に施工できます。
Product Features 開発製品の特長
FEATURE.01

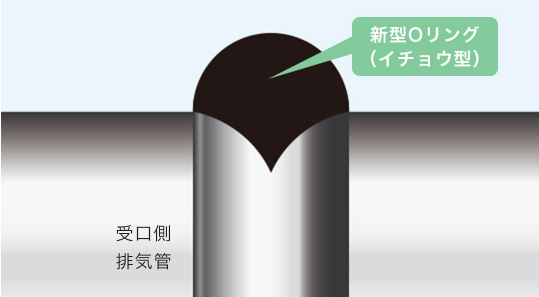

フッ素ゴム製のOリングで気密性確保
接続部に耐熱性Oリングのフッ素ゴム（イチョウ型）を採用。高い気密性を確保しました。材質はSUS304（板厚0.3～0.4mm）。一般財団法人 日本ガス機器検査協会の認証品です。
FEATURE.02

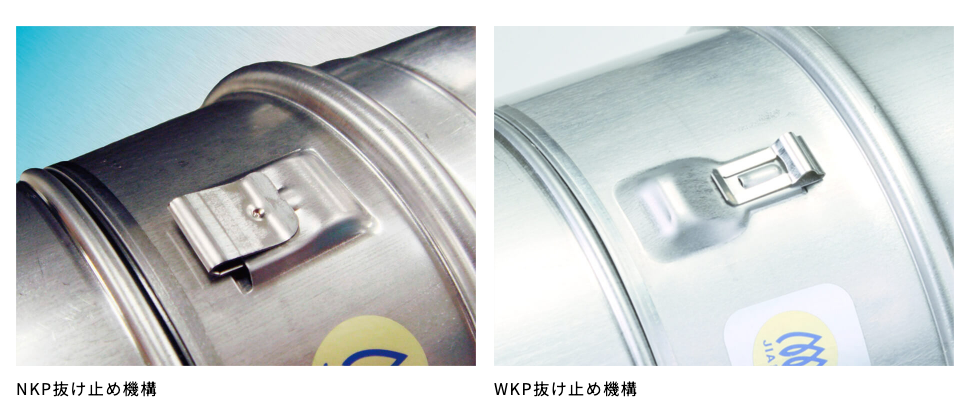

差し込むだけで確実な抜け止めを実現
接続部に設けた抜け止め用のスライドピース（受口側）と溝（差込側）のおかげで、工具もストップリングも不要。差し込むだけで確実に抜け止めします。
FEATURE.03
簡単な現場作業＆トータルコスト低減
ビス止め、リベット止めやシーリング材が不要で取り付けが簡単。施工費などのトータルコストを低減できます。取り付け時の長さ調整はスライド管を使用することで、調整できます。管は切断できません。
FEATURE.04
現場を熟知した豊富なバリエーション
各現場に適した延長工事に対応できるよう、豊富なバリエーションで部材を用意。組み合わせや長さの設定も細かく調整できます。排気延長の長さについては、使用機器の設置工事説明書をご確認ください。
FEATURE.05

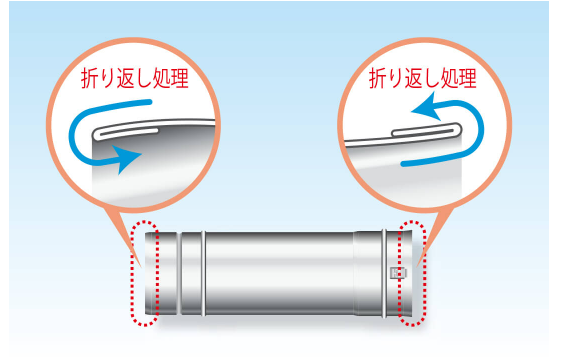

排気筒端面の折り返し処理で安全面に配慮
排気筒は、両端の切り口を内側に折り返して処理しました。むき出しの切断面によるケガを防ぎ、安全に取り扱えるように配慮しています。
Drawing Downloads 製品図面のダウンロード
CF・FE用排気筒およびその他部材
| 品目 | 図面 |
|---|---|
| 直管 ⌀60～⌀120 | |
| 直管 ⌀130～⌀200 | |
| 直管 ⌀210～⌀300（※廃止品） | |
| 半直管 ⌀60～⌀120 | |
| 半直管 ⌀130～⌀200 | |
| 半直管 ⌀210～⌀300（※廃止品） | |
| T字管 ⌀80～⌀120 | |
| T字管 ⌀130～⌀200 | |
| T字管 ⌀210～⌀300（※廃止品） | |
| エルボ45° ⌀60～⌀120 | |
| エルボ45° ⌀130～⌀200 | |
| エルボ45° ⌀210～⌀300（※廃止品） | |
| エルボ90° ⌀60～⌀120 | |
| エルボ90° ⌀130～⌀200 | |
| エルボ90° ⌀210～⌀300（※廃止品） | |
| 強制排気トップ ⌀60 | |
| 強制排気トップ ⌀100 | |
| 強制排気トップ ⌀75～⌀120 | |
| 強制排気トップ ⌀130～⌀200 | |
| 多翼トップ ⌀80～⌀200 | |
| 多翼トップ ⌀210～⌀300（※廃止品） | |
| 給気口 | |
| 兼用換気口 | |
| 貫通部材 |
NKP（排気筒・給気筒）
⌀60
| 品目 | 図面 |
|---|---|
| ⌀60NKP直管 | |
| ⌀60NKPスライド管 | |
| ⌀60NKPフレキ管 | |
| ⌀60NKPエルボ45° | |
| ⌀60NKPエルボ90° | |
| ⌀60NKPトール45 | |
| ⌀60NKPトール90 | |
| ⌀60NKPアダプタA | |
| ⌀60NKPアダプタB |
⌀80
| 品目 | 図面 |
|---|---|
| ⌀80NKP直管 | |
| ⌀80NKPスライド管 | |
| ⌀80NKPフレキ管 | |
| ⌀80NKPエルボ45° | |
| ⌀80NKPエルボ90° | |
| ⌀80NKPトール45 | |
| ⌀80NKPトール90 | |
| ⌀80NKP直角エルボ | |
| ⌀80NKPアダプタA | |
| ⌀80NKPアダプタB |
⌀100
| 品目 | 図面 |
|---|---|
| ⌀100NKP直管 | |
| ⌀100NKPスライド管 | |
| ⌀100NKPフレキ管 | |
| ⌀100NKPエルボ45° | |
| ⌀100NKPエルボ90° | |
| ⌀100NKPトール45 | |
| ⌀100NKPトール90 | |
| ⌀100NKP直角エルボ | |
| ⌀100NKPアダプタA | |
| ⌀100NKPアダプタB |
WKP（給排気筒/二重管）
⌀110×⌀75
| 品目 | 図面 |
|---|---|
| ⌀110×⌀75WKP直管300 | |
| ⌀110×⌀75WKP直管600・900 | |
| ⌀110×⌀75WKPスライド管 | |
| ⌀110×⌀75WKPエルボ30° | |
| ⌀110×⌀75WKPエルボ45° | |
| ⌀110×⌀75WKPエルボ90° | |
| ⌀110×⌀75WKP Zエルボ |
⌀120×⌀80
| 品目 | 図面 |
|---|---|
| ⌀120×⌀80WKP直管300 | |
| ⌀120×⌀80WKP直管600・900 | |
| ⌀120×⌀80WKPスライド管 | |
| ⌀120×⌀80WKPエルボ30° | |
| ⌀120×⌀80WKPエルボ45° | |
| ⌀120×⌀80WKPエルボ90° | |
| ⌀120×⌀80WKP Zエルボ |
排気トップ（ガス機器用）
⌀60
| 品目 | 図面 |
|---|---|
| ⌀60NKPストレートトップ | |
| ⌀60NKPエルボトップ45 | |
| ⌀60NKPエルボトップ90 |
⌀80
| 品目 | 図面 |
|---|---|
| ⌀80NKPストレートトップ | |
| ⌀80NKPエルボトップ45 | |
| ⌀80NKPエルボトップ90 | |
| TZ-FBC80NKP | |
| TZ-FBW80NKP | |
| TZ-FBW80NKP(D) | |
| 後付FBC80NKPトップセット | |
| 後付FBW80NKPトップセット | |
| 後付FBW80NKP(D)トップセット | |
| TZ-KTW80NKP（※廃止品） | |
| TZ-KTC80NKP（※廃止品） |
⌀100
| 品目 | 図面 |
|---|---|
| ⌀100NKPストレートトップ | |
| ⌀100NKPエルボトップ45 | |
| ⌀100NKPエルボトップ90 | |
| TZ-FBC100NKP | |
| TZ-FBW100NKP | |
| TZ-FBW100NKP(D) | |
| TZ-FBW100NKP(D)ストレート | |
| 後付FBC100NKPトップセット | |
| 後付FBW100NKPトップセット | |
| 後付FBW100NKP(D)トップセット | |
| 後付FBW100NKP(D)ストレートトップセット | |
| TZ-KTW100NKP（※廃止品） | |
| TZ-KTC100NKP（※廃止品） |
BF-DP風呂釜用排気筒
| コード | 種類 | 図面 |
|---|---|---|
| A-1-300 | 直管（内） | |
| A-1-500 | 直管（内） | |
| A-1-600 | 直管（内） | |
| A-1-800 | 直管（内） | |
| A-1-900 | 直管（内） | |
| A-2-80 | 短管 | |
| A-2-110 | 短管 | |
| A-2-160 | 短管 | |
| A-2-180 | 短管 | |
| A-2-230 | 短管 | |
| A-2-260 | 短管 | |
| A-2-300 | 直管（外） | |
| A-2-600 | 直管（外） | |
| A-2-800 | 直管（外） | |
| A-2-900 | 直管（外） | |
| A-2-1200 | 直管（外） | |
| B-2-500 | 異型直管 | |
| B-2-800 | 異型直管 | |
| B-2-1100 | 異型直管 | |
| A-3-45° | エルボ45° | |
| A-3-60° | エルボ60° | |
| A-3-90° | エルボ90° | |
| A-4-800 | 自在フレキ管 | |
| A-5-1 | 止めバンド | |
| A-6-1 | アルミテープ | |
| A-7-1 | メガネリング⌀150 | |
| A-7-2 | メガネリング⌀100 |
